產品描述
產品參數
| 產品特點 | 產品應用 |
| 低插入損耗 | 城域網 |
| 低信道干擾 | 實驗室研發 |
| 波長范圍寬 | 系統監測 |
| 鎖定及非鎖定兩種控制類型 | 動態配置分插復用 |
| 高穩定性和可靠性 | 傳輸和接收保護 |
| 網絡測試系統 |

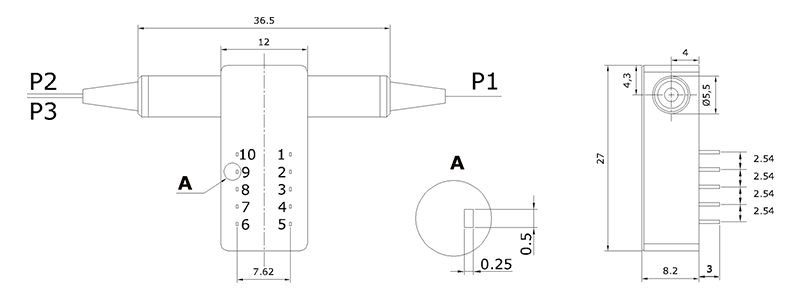

包裝尺寸
| 參數 | FY-1×2L | FY-1×2T | ||
| 工作波長 | 850 | 1260~1650 | 850 | 1260~1650 |
| 測試波長 | 850 | 1310/1490/1550/1625/1650 | 850 | 1310/1490/1550/1625/1650 |
| 插入損耗（dB） | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 |
| 回波損耗（dB） | MM≥30 SM≥50 | |||
| 串?dāng)_（dB） | MM≥35 SM≥55 | |||
| 偏振相關損耗（dB） | ≤0.05 | |||
| 波長相關損耗（dB） | ≤0.25 | |||
| 溫度相關損耗（dB） | ≤0.25 | |||
| 重復性（dB） | ≤±0.02 | |||
| 工作電壓（V） | 3.0 or 5.0 | |||
| 使用壽命 | ≥10^7 | |||
| 切換時間 | ≤8 | |||
| 傳輸光功率（mW） | ≤500 | |||
| 工作溫度(℃) | -20~+70 | |||
| 儲存溫度(℃) | -40~+85 | |||
| 尺寸 | （L）22.0×（W）12×(H)10.5(±0.2) | （L）27.0×（W）12.6×(H)8.0(±0.2) | ||
以上參數不包含連接頭
| 類型 | 引腳 | 電驅動 | 監測狀態 | ||||||
| 1×2 | channel | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 鎖定 | P1-P2 | V+ | GND | -- | -- | Open | Close | Close | Open |
| P1-P3 | -- | -- | GND | V+ | Close | Open | Open | Close | |
| 非鎖定 | P1-P2 | V+ | -- | -- | GND | Open | Close | Close | Open |
| P1-P3 | -- | -- | -- | -- | Close | Open | Open | Close | |
| 規格 | 電壓 | 電流 | 電阻 |
| 5V鎖定 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V非鎖定 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V鎖定 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V非鎖定 | 2.7~3.3 | 39~47mA | 70Ω |

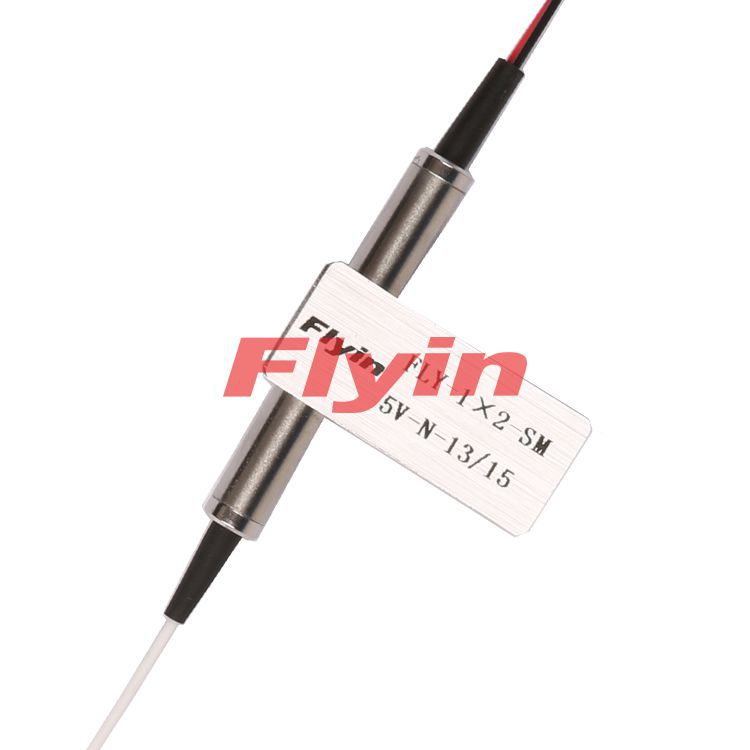

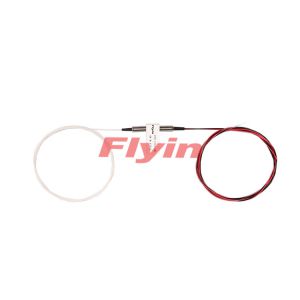

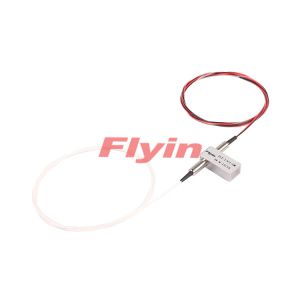

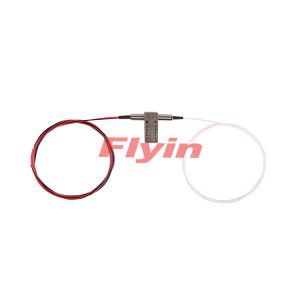

深圳飛宇推出的1×2機械式光開關性能處于業界領先水平，具有插損低、體積小等優點，是用于動態配置分插復用器OADM、交叉連接器OXC、系統監測與保護的理想器件，通過光路切換，實現光路交叉鏈接切換，纖小的封裝更易于集成進高密度的光通信系統中，有鎖定及非鎖定兩種控制類型。
| 模式： |
單模 多模 |
| 電壓： |
3V 5V |
| 控制模式： |
鎖定 非鎖定 |
| 光纖直徑： |
250um 900um 2.0mm 3.0mm 定制 |
| 光纖長度： |
1m 1.5m 定制 |
| 光纖類型： |
50/125 62.5/125 9/125 定制 |
| 連接器頭： |
None FC/APC FC/PC SC/APC SC/PC ST ST/PC LC LC/PC 定制 |
| 透射波長： |
850nm 1310nm 1490nm 1550nm 1625nm 1650nm 1310/1550nm 定制 |
| 產品特點 | 產品應用 |
| 低插入損耗 | 城域網 |
| 低信道干擾 | 實驗室研發 |
| 波長范圍寬 | 系統監測 |
| 鎖定及非鎖定兩種控制類型 | 動態配置分插復用 |
| 高穩定性和可靠性 | 傳輸和接收保護 |
| 網絡測試系統 |
包裝尺寸
| 參數 | FY-1×2L | FY-1×2T | ||
| 工作波長 | 850 | 1260~1650 | 850 | 1260~1650 |
| 測試波長 | 850 | 1310/1490/1550/1625/1650 | 850 | 1310/1490/1550/1625/1650 |
| 插入損耗（dB） | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 | Typ:0.8 Max:1.2 | Typ:0.5 Max:0.8 |
| 回波損耗（dB） | MM≥30 SM≥50 | |||
| 串?dāng)_（dB） | MM≥35 SM≥55 | |||
| 偏振相關損耗（dB） | ≤0.05 | |||
| 波長相關損耗（dB） | ≤0.25 | |||
| 溫度相關損耗（dB） | ≤0.25 | |||
| 重復性（dB） | ≤±0.02 | |||
| 工作電壓（V） | 3.0 or 5.0 | |||
| 使用壽命 | ≥10^7 | |||
| 切換時間 | ≤8 | |||
| 傳輸光功率（mW） | ≤500 | |||
| 工作溫度(℃) | -20~+70 | |||
| 儲存溫度(℃) | -40~+85 | |||
| 尺寸 | （L）22.0×（W）12×(H)10.5(±0.2) | （L）27.0×（W）12.6×(H)8.0(±0.2) | ||
以上參數不包含連接頭
| 類型 | 引腳 | 電驅動 | 監測狀態 | ||||||
| 1×2 | channel | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| 鎖定 | P1-P2 | V+ | GND | -- | -- | Open | Close | Close | Open |
| P1-P3 | -- | -- | GND | V+ | Close | Open | Open | Close | |
| 非鎖定 | P1-P2 | V+ | -- | -- | GND | Open | Close | Close | Open |
| P1-P3 | -- | -- | -- | -- | Close | Open | Open | Close | |
| 規格 | 電壓 | 電流 | 電阻 |
| 5V鎖定 | 4.5~5.5 | 36~44mA | 125Ω |
| 5V非鎖定 | 4.5~5.5 | 26~32mA | 175Ω |
| 3V鎖定 | 2.7~3.3 | 54~66mA | 50Ω |
| 3V非鎖定 | 2.7~3.3 | 39~47mA | 70Ω |
