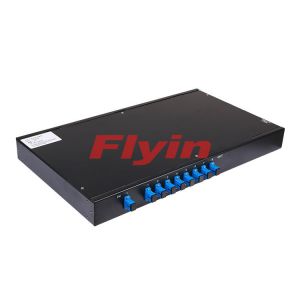

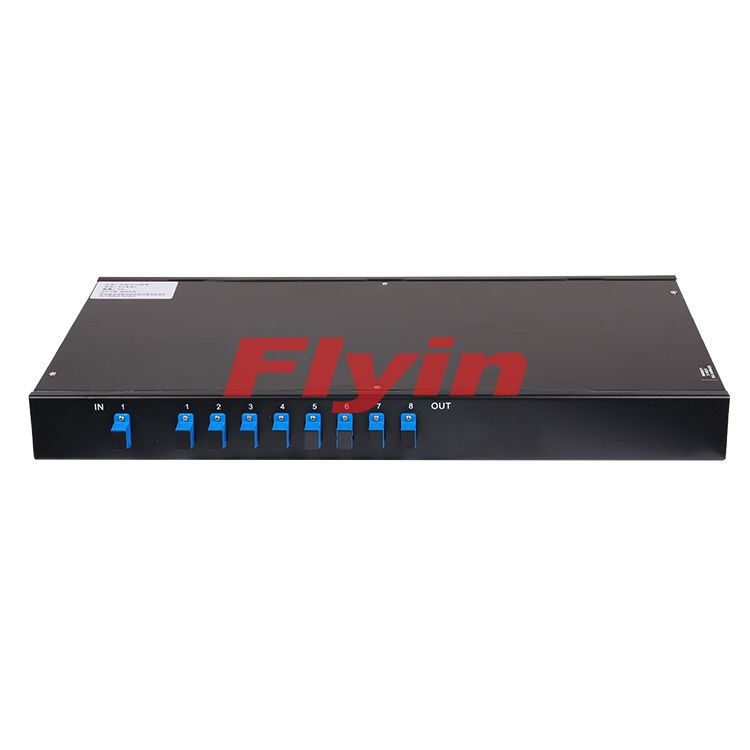

PLC Splitter - 機箱式

請至少選擇一個參數！！或者立即咨詢

Parameters	1×2	1×4	1×8	1×16	1×32	1×64	1×128
Operating Wavelength（nm）	1260~1650
Fiber Type	G657A1 or customer specified
Insertion Loss (dB)(P/S Grade)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0	23.8/24.2
Loss Uniformit（dB）	0.4	0.6	0.8	1.2	1.5	2.0	2.5
Polarization Dependent Loss（dB）	0.2	0.2	0.2	0.25	0.3	0.35	0.4
Return Loss(dB)（P/S Grade）	55/50	55/50	55/50	55/50	55/50	55/50	55/50
Directivity（dB）	55	55	55	55	55	55	55
Wavelength Dependent Loss（dB）	0.3	0.3	0.3	0.5	0.5	0.5	0.5
Temperature Stability （-40~85℃）（dB）	0.4	0.4	0.4	0.5	0.5	0.5	0.5
Operating Temperature(℃)	-40~+85
Storage Temperature(℃)	-40~+85
Maximum Power Handling (mW)	500
Package dimension (mm)	L440（482.6）xW200xH44 or Specify

參數	2×2	2×4	2×8	2×16	2×32	2×64	2×128
Operating Wavelength（nm）	1260~1650
Fiber Type	G657A1 or customer specified
Insertion Loss (dB) P/S Grade）	3.9/4/2	7.3/7.6	10.5/11	14.4/14.6	17.4/17.9	21.0/21.5	24.5/25.0
Loss Uniformity（dB）	≤0.6	≤1.0	≤1.2	≤1.5	≤1.8	≤2.2	≤2.5
Polarization Dependent Loss（dB）	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3	≤0.3	≤0.4
Return Loss(dB)(P/S Grade)	≥55	≥55	≥55	≥55	≥55	≥55	≥55
Directivity（dB）	55	55	55	55	55	55	55
Wavelength Dependent Loss（dB）	≤0.3	≤0.4	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5
Fiber Length (m)	1.5(±0.1)or customer specified
Temperature Stability（-40~85℃）（dB）	≤0.5
Operating Temperature(℃)	-20~+75
Storage Temperature(℃)	-40~+85
Maximum Power Handling (mW)	500
Package dimension (mm)	L440（482.6）xW200xH44 or Specify

1、The above parameters were measured at room temperature, but not including connectors data.

2、Add an additional 0.2dB loss per connector，Return Loss≥55dB(APC)，≥50dB(UPC).

平面波導型光分路器（PLC Splitter）是一種基于石英基板集成波導光功率分配器件，具有工作波長范圍寬，可靠性高，分光均勻性好等特點

點擊添加到咨詢窗口

產品特點	產品應用
Low Insertion loss	FTTX Systems
Low PDL	PON Networks
Compact Design	CATV Links
Good channel-to-channel uniformity	Optical Signal Distribution
Wide Operating Wavelength:From 1260nm to 1650nm
Wide Operating Temperature:From -40℃ to 85℃
High Reliability and Stability

包裝尺寸

Parameters	1×2	1×4	1×8	1×16	1×32	1×64	1×128
Operating Wavelength（nm）	1260~1650
Fiber Type	G657A1 or customer specified
Insertion Loss (dB)(P/S Grade)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0	23.8/24.2
Loss Uniformit（dB）	0.4	0.6	0.8	1.2	1.5	2.0	2.5
Polarization Dependent Loss（dB）	0.2	0.2	0.2	0.25	0.3	0.35	0.4
Return Loss(dB)（P/S Grade）	55/50	55/50	55/50	55/50	55/50	55/50	55/50
Directivity（dB）	55	55	55	55	55	55	55
Wavelength Dependent Loss（dB）	0.3	0.3	0.3	0.5	0.5	0.5	0.5
Temperature Stability （-40~85℃）（dB）	0.4	0.4	0.4	0.5	0.5	0.5	0.5
Operating Temperature(℃)	-40~+85
Storage Temperature(℃)	-40~+85
Maximum Power Handling (mW)	500
Package dimension (mm)	L440（482.6）xW200xH44 or Specify

參數	2×2	2×4	2×8	2×16	2×32	2×64	2×128
Operating Wavelength（nm）	1260~1650
Fiber Type	G657A1 or customer specified
Insertion Loss (dB) P/S Grade）	3.9/4/2	7.3/7.6	10.5/11	14.4/14.6	17.4/17.9	21.0/21.5	24.5/25.0
Loss Uniformity（dB）	≤0.6	≤1.0	≤1.2	≤1.5	≤1.8	≤2.2	≤2.5
Polarization Dependent Loss（dB）	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3	≤0.3	≤0.4
Return Loss(dB)(P/S Grade)	≥55	≥55	≥55	≥55	≥55	≥55	≥55
Directivity（dB）	55	55	55	55	55	55	55
Wavelength Dependent Loss（dB）	≤0.3	≤0.4	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5
Fiber Length (m)	1.5(±0.1)or customer specified
Temperature Stability（-40~85℃）（dB）	≤0.5
Operating Temperature(℃)	-20~+75
Storage Temperature(℃)	-40~+85
Maximum Power Handling (mW)	500
Package dimension (mm)	L440（482.6）xW200xH44 or Specify
