產品描述
產品參數
| 產品特點 | 產品應用 |
| 緊湊封裝，低損耗 | 波分復用網絡 |
| 寬工作帶寬、高通道隔離度 | 電信通信 |
| 高穩定性和可靠性 | 接入網 |
參數 | 參數（平頂） | 參數（高斯） | 單位 | |||||
最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 | |||
通道數 | 48（C13-C60 or Customized） | 48（C13-C60 or Customized） | CH | |||||
通道間隔 | 100 | 100 | GHz | |||||
工作波長 | C-band | C-band | nm | |||||
中心波長帶寬 | ± 0.10 | ± 0.10 | nm | |||||
波長精度 | ±0.06 | ±0.06 | nm | |||||
1dB帶寬 | 0.38 | 0.20 | nm | |||||
3dB帶寬 | 0.58 | 0.38 | nm | |||||
20dB帶寬 | 1.2 | 1.2 | nm | |||||
通道插損 | IL@ITU | 4.2 | 5.0 | 2.0 | 3.0 | dB | ||
IL@Passband | 4.5 | 5.5 | 3.2 | 4.5 | dB | |||
平坦度 | 0.2 | 0.5 | 1.0 | 1.8 | dB | |||
通道一致性 | 0.8 | 1.5 | 1.0 | 1.5 | dB | |||
相鄰?fù)ǖ栏綦x度 | 25 | 28 | 25 | 29 | dB | |||
非相鄰?fù)ǖ栏綦x度 | 30 | 35 | 30 | 36 | dB | |||
總串?dāng)_ | 21 | 21 | dB | |||||
回?fù)p | 40 | 40 | dB | |||||
方向性 | 45 | 45 | dB | |||||
偏振相關損耗 | 0.2 | 0.5 | 0.2 | 0.5 | dB | |||
偏振模式色散 | 0.5 | 0.5 | ps | |||||
色度色散 | -20 | +20 | -20 | +20 | ps/nm | |||
最大輸入光功率 | 500 | 500 | mW | |||||
工作溫度 | -5 | +65 | -5 | +65 | ℃ | |||
儲存溫度 | -40 | +85 | -40 | +85 | ℃ | |||
光纖類型 | G657.A1 | / | ||||||
連接頭 | LC/UPC | / | ||||||
封裝尺寸 | 70X50X10 | mm | ||||||
安裝尺寸 | 65X45 | ? ? ? ?mm | ||||||
*Notes: All Insertion Loss including connector.

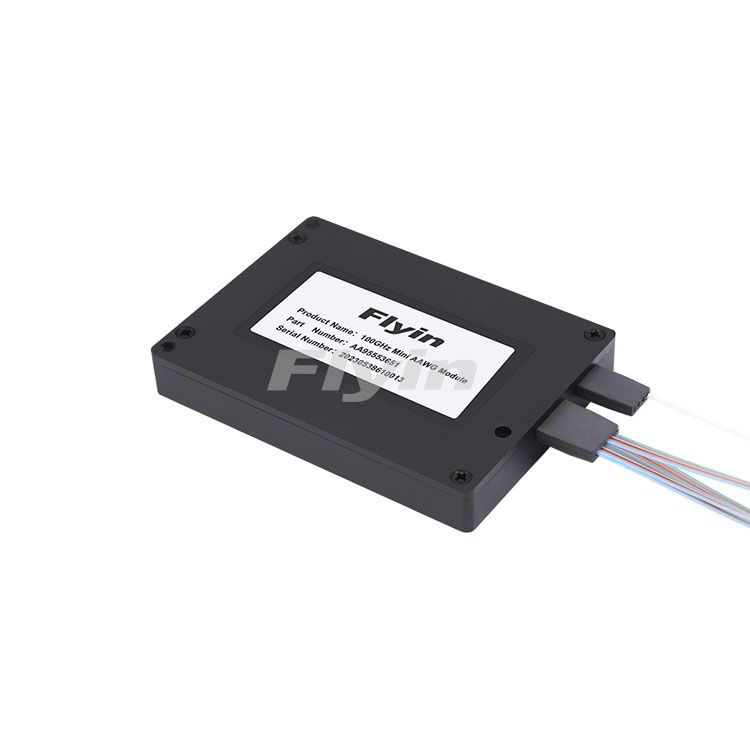

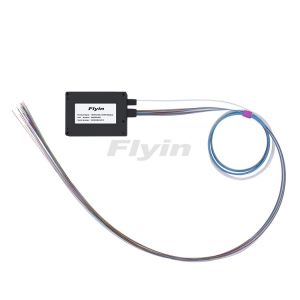

飛宇A(yù)AWG是一種平面波導器件，是利用PLC技術在芯片襯底上制作的陣列波導光柵，具有集成度高、通道數目多、插入損耗小等優點。
| 產品特點 | 產品應用 |
| 緊湊封裝，低損耗 | 波分復用網絡 |
| 寬工作帶寬、高通道隔離度 | 電信通信 |
| 高穩定性和可靠性 | 接入網 |
參數 | 參數（平頂） | 參數（高斯） | 單位 | |||||
最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 | |||
通道數 | 48（C13-C60 or Customized） | 48（C13-C60 or Customized） | CH | |||||
通道間隔 | 100 | 100 | GHz | |||||
工作波長 | C-band | C-band | nm | |||||
中心波長帶寬 | ± 0.10 | ± 0.10 | nm | |||||
波長精度 | ±0.06 | ±0.06 | nm | |||||
1dB帶寬 | 0.38 | 0.20 | nm | |||||
3dB帶寬 | 0.58 | 0.38 | nm | |||||
20dB帶寬 | 1.2 | 1.2 | nm | |||||
通道插損 | IL@ITU | 4.2 | 5.0 | 2.0 | 3.0 | dB | ||
IL@Passband | 4.5 | 5.5 | 3.2 | 4.5 | dB | |||
平坦度 | 0.2 | 0.5 | 1.0 | 1.8 | dB | |||
通道一致性 | 0.8 | 1.5 | 1.0 | 1.5 | dB | |||
相鄰?fù)ǖ栏綦x度 | 25 | 28 | 25 | 29 | dB | |||
非相鄰?fù)ǖ栏綦x度 | 30 | 35 | 30 | 36 | dB | |||
總串?dāng)_ | 21 | 21 | dB | |||||
回?fù)p | 40 | 40 | dB | |||||
方向性 | 45 | 45 | dB | |||||
偏振相關損耗 | 0.2 | 0.5 | 0.2 | 0.5 | dB | |||
偏振模式色散 | 0.5 | 0.5 | ps | |||||
色度色散 | -20 | +20 | -20 | +20 | ps/nm | |||
最大輸入光功率 | 500 | 500 | mW | |||||
工作溫度 | -5 | +65 | -5 | +65 | ℃ | |||
儲存溫度 | -40 | +85 | -40 | +85 | ℃ | |||
光纖類型 | G657.A1 | / | ||||||
連接頭 | LC/UPC | / | ||||||
封裝尺寸 | 70X50X10 | mm | ||||||
安裝尺寸 | 65X45 | ? ? ? ?mm | ||||||
*Notes: All Insertion Loss including connector.
