產品描述
產品參數
| 產品特點 | 產品應用 |
| 采用硅基二氧化硅技術 | 波長路由 |
| 低串?dāng)_、低插入損耗、低偏振相關損耗、低色散 | 光分插復用 |
| 符合Telcordia GR-1221-CORE | DWDM網絡系統 |
| 參數 | 指標 | |||
| 最小值?? | 典型值?? | 最大值?? | ||
| 通道數 | 40/48 | |||
| 通道間隔（GHz） | 100 | |||
| 工作波長 | C-Band | |||
| 通道凈帶寬 | ±0.1 | |||
| 波長精度 | ±0.05 | |||
| -1 dB信道帶寬 | 0.36 | |||
| -3 dB信道帶寬 | 0.51 | |||
| 插入損耗@ITU Grid（dB） | 4.5 | 6.0 | ||
| 隔離度（dB） | 相鄰 | 25 | ||
| 非相鄰 | 30 | |||
| 總數 | 24 | |||
| 通道一致性（dB） | 1.0 | |||
| 方向性（dB） | 45 | |||
| 通道平坦度（dB） | 0.5 | |||
| 回波損耗（dB） | 40 | |||
| 偏振相關損耗（dB） | 0.3 | 0.5 | ||
| 偏振摸色散 | 0.5 | |||
| 最大光功率（mW） | 300 | |||
| 功率監控范圍(dB/℃) | -35 | +23 | ||
| 工作溫度(℃) | -5~65（可選-40~85） | |||
| 工作濕度(%RH) | 5 | 95 | ||
| 儲存溫度(℃) | -40 | +85 | ||
| 儲存濕度(%RH) | 5 | 95 | ||
| 封裝尺寸 | L120×W70×H10 或 19" 1U機箱 | |||
| 螺絲間距 | 110x60 | |||
備注：以上參數不含連接頭

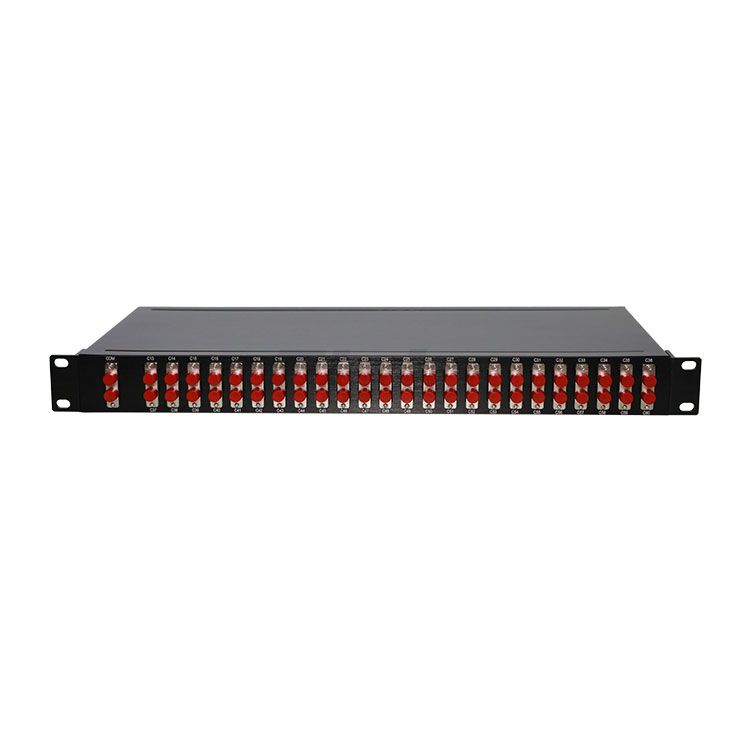

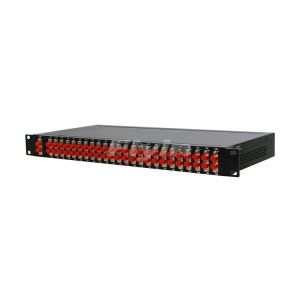

飛宇集團無熱AWG(AAWG)塊是基于陣列波導光柵技術，不需要額外的電源供電或者溫度控制，屬于純無源模塊。具有低損耗和偏振相關損耗，低串?dāng)_等特點。
| 產品特點 | 產品應用 |
| 采用硅基二氧化硅技術 | 波長路由 |
| 低串?dāng)_、低插入損耗、低偏振相關損耗、低色散 | 光分插復用 |
| 符合Telcordia GR-1221-CORE | DWDM網絡系統 |
| 參數 | 指標 | |||
| 最小值?? | 典型值?? | 最大值?? | ||
| 通道數 | 40/48 | |||
| 通道間隔（GHz） | 100 | |||
| 工作波長 | C-Band | |||
| 通道凈帶寬 | ±0.1 | |||
| 波長精度 | ±0.05 | |||
| -1 dB信道帶寬 | 0.36 | |||
| -3 dB信道帶寬 | 0.51 | |||
| 插入損耗@ITU Grid（dB） | 4.5 | 6.0 | ||
| 隔離度（dB） | 相鄰 | 25 | ||
| 非相鄰 | 30 | |||
| 總數 | 24 | |||
| 通道一致性（dB） | 1.0 | |||
| 方向性（dB） | 45 | |||
| 通道平坦度（dB） | 0.5 | |||
| 回波損耗（dB） | 40 | |||
| 偏振相關損耗（dB） | 0.3 | 0.5 | ||
| 偏振摸色散 | 0.5 | |||
| 最大光功率（mW） | 300 | |||
| 功率監控范圍(dB/℃) | -35 | +23 | ||
| 工作溫度(℃) | -5~65（可選-40~85） | |||
| 工作濕度(%RH) | 5 | 95 | ||
| 儲存溫度(℃) | -40 | +85 | ||
| 儲存濕度(%RH) | 5 | 95 | ||
| 封裝尺寸 | L120×W70×H10 或 19" 1U機箱 | |||
| 螺絲間距 | 110x60 | |||
備注：以上參數不含連接頭
